業務内容

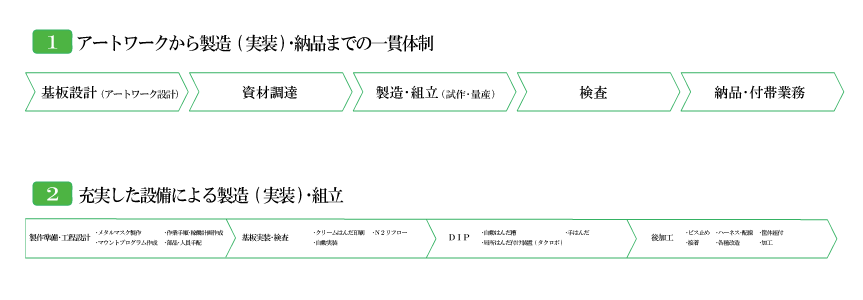

一貫生産

高品質な完成品



1.SMTライン構成

YAMAHA1号機ライン 仕様:搭載可能基板サイズL50×W50~L330×W250 0402チップサイズ搭載可能


YAMAHA2号機ライン  仕様:搭載可能基板サイズL50×W50~L330×W250 03015チップサイズ搭載可能

yamaha2号機ライン
2.実装検査

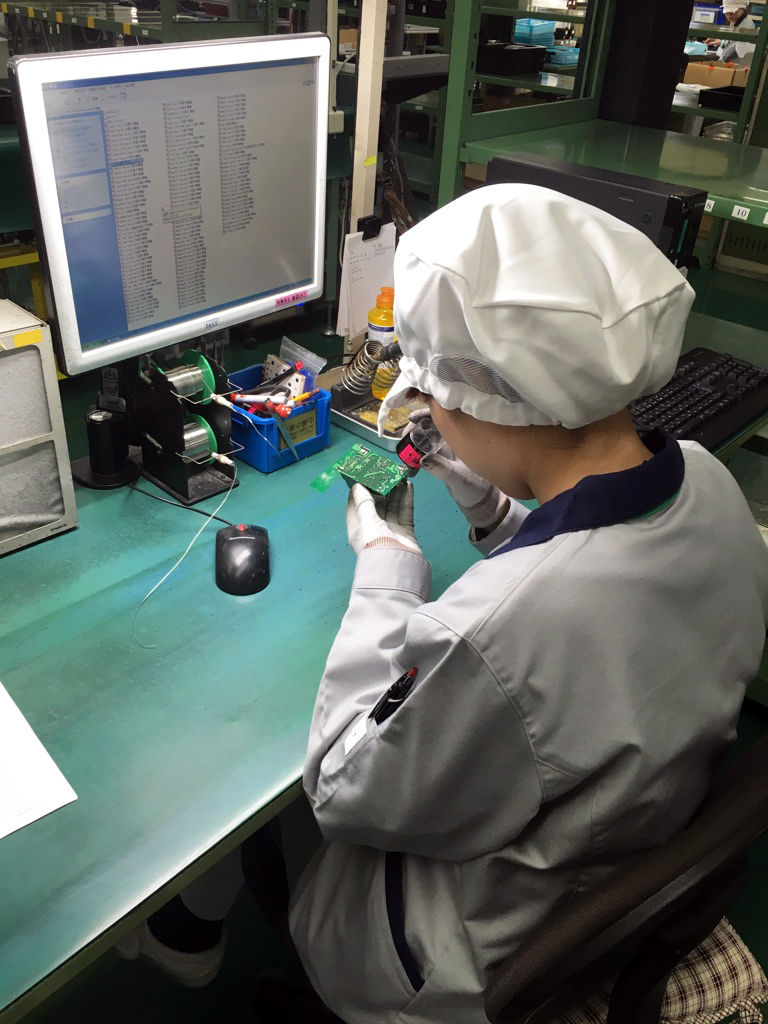

3.手はんだ付け

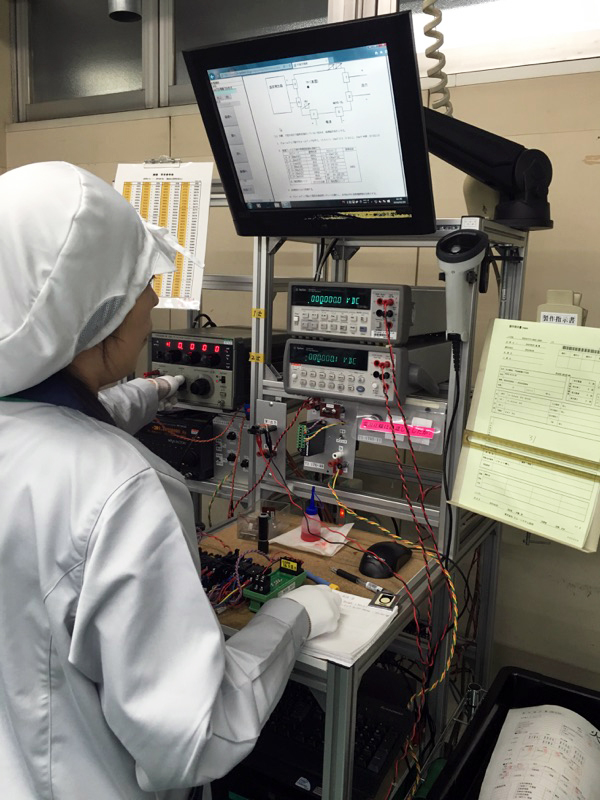

4.組立・電気検査
FPD-300UD
 名  称  自動はんだ付け装置
 形式  FPD-300UD
 メーカー  大阪アサヒ化学株式会社
 特  徴   対応基板サイズ 最大L410×W310(mm)~最小L100×W100
  搬送キャリア3台にて量産対応(※760台キャリア/8時間)
  プリヒート、はんだ付け、
  はんだ離脱スピード等のコントロール可能
  変種変量混合生産対応
  (キャリア3台を個別に条件設定可能)

YSP
 名  称  クリームはんだ印刷機
 形式  YSP
 メーカー  ヤマハ発動機株式会社
 特  徴   高速・高精度・多機能ハイエンド印刷機
  高速印刷性能 11sec/cycle
  L600mm印刷範囲対応
 「L510×W460基板サイズ対応」

YCP10
 名  称  クリームはんだ印刷機
 形式  YCP10
 メーカー  ヤマハ発動機株式会社
 特  徴   高性能コンパクト印刷機
  繰り返し位置合わせ精度(6σ)±0.010mmの高品質印刷
  サイクルタイム8S+印刷時間の高速印刷
  対応基板サイズ最大L510×W460(mm)~最小L50×W50




VP6000M-V
 名  称  クリームはんだ検査機
 形式  VP-600M-V
 メーカー  CKD株式会社
 特  徴   高い計測精度、繰り返し精度にて微細パッド検査に対応
  検査速度 8,000mm2/sec(標準)対応




YS12、YS12-F
 名  称  表面実装機
 形式  YS12、YS12-F
 メーカー  ヤマハ発動機株式会社
 特  徴   「L510×W460基板サイズ対応」
  「0402チップ搭載可能」
  「トレイ荷姿部品も、トレイ供給装置(ATS15)で対応※YS12Fのみ」




YSM20 2基
 名  称  表面実装機
 形式  YSM20 2基
 メーカー  ヤマハ発動機株式会社
 特  徴   高効率モジュラー表面実装機
  繰り返し搭載精度(3σ)±0.025mmの高品質搭載
  搭載タクト90000CPHの高速搭載性能
  対応基板サイズ最大L810×W490~最小L50×W50




Nj0611M82-RLF
 名  称  N2リフロー装置
 形式  Nj0611M82-RLF
 メーカー  エイテックテクトロン株式会社
 特  徴   「加熱8ゾーン、冷却2ゾーン」
  「L500×W400基板サイズ対応」




YSi-S
 名  称  基板検査装置・AOI
 形式  YSi-S
 メーカー  ヤマハ発動機株式会社
 特  徴   高速・高精度・ハイブリッドオフライン光学外観検査装置
  検査速度 L330×W250mm基板あたり、25秒

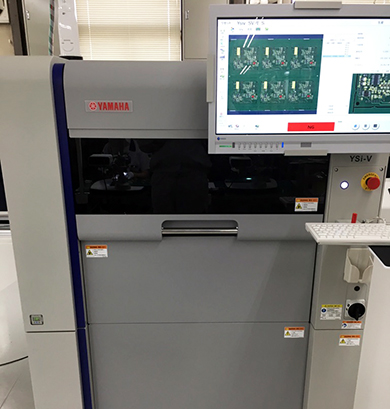

YSi-V
 名  称  外観検査機
 形式  YSi-V
 メーカー  ヤマハ発動機株式会社
 特  徴   ハイエンド・ハイブリッド光学外観検査機
  2Dによる高速検査と3Dによる高さ検査のハイブリッド方式
  4方向からの高さ検査による死角のない3D検査
  対応基板サイズ最大L610×W560~最小L50×W50

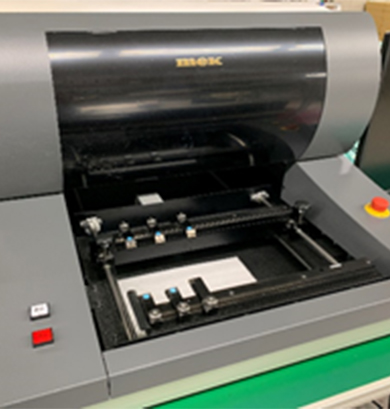

Cyclone junior 200
 名  称  表面実装部品確認装置
 形式  Cyclone junior 200
 メーカー  日本検査機株式会社
 特  徴

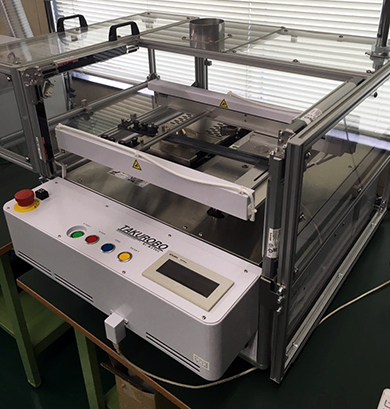

ULTIMA-STR2
 名  称  卓上型ポイント噴流はんだ付け装置(タクロボ)
 形式  ULTIMA-STR2
 メーカー  株式会社弘輝テック
 特  徴  対応基板サイズ 50W×50L~250W×330Lmm
レーザー式噴流波高検知機能搭載

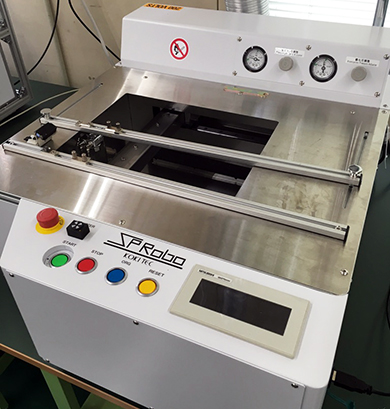

ULTIMA-SSP
 名  称  卓上型スプレー装置
 形式  ULTIMA-SSP
 メーカー  株式会社弘輝テック
 特  徴  対応基板サイズ 50W×50L~250W×330Lmm
基板検知・ポカミス防止機構搭載
